マシンの説明

KINGREAL 角形ダクト生産ライン金属製の正方形の長方形ダクトを製造するために使用される装置システムです。このタイプの生産ラインには通常、板金の巻き戻し、レベリングと圧着、せん断、フランジ成形機、および曲げが含まれます。

これらの装置は協調運転と自動化制御により、連続的かつ効率的かつ高精度な生産プロセスを実現します。

様々な仕様、サイズの金属角ダクト製品を生産します。角ダクトの最も一般的な厚さは次のとおりです。0.6MM-1.6MM。

ダクトマシンの主要コンポーネント

●電動給餌台

●レベリングとビーディング

●中強化穴開け加工（オプション）

●角口パンチング

●鋭利なコーナーのパンチング

●フランジ穴パンチング（オプション）装備）、シャーリング

●昇降式繰糸機（同時切断、

関節角度咬合形成、直角骨咬合形成）

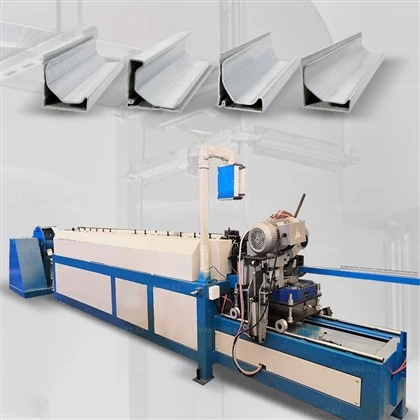

●2機連動TDF共通プレートフランジ成形

●山形鋼フランジ小側面成形

●フルCボーン方式ブルーフォーミングまたはC/Sボーンフランジフォーミング（オプション）

●位置決め搬送台（オプション）

●TDF油圧折り機

技術仕様

モデル番号	厚さ	重さ	重量(kg)	M W	参考(mm)
HCH-V-1300	0.6-1.2mm	1250mm	6000kg※4	15000kg	2500035001300
HCH-V-1600	0.6-1.2mm	1550mm		17000kg	2500038001300
HCH-V-1300B	0.6-1.5mm	1250ミリメートル		16000kg	2500035001300
HCH-V-1600B	0.6-1.5mm	1550ミリメートル		18000kg	2500038001300

(異なる生産要件と異なる生産設計は異なる技術パラメータに対応します。上記の表は参考用です)

技術的特徴

1. 送り機構は 油圧サーボシステム、およびマニピュレーター

機械の安定性と速度、および精度を確保するのに役立ちます。

測位システム。

2. 必要なのは50-55秒L字型ワークを高能率に製作します。

3. 1 日あたりの処理能力は次のとおりです。 800-2500平方メートル。

4. すべてのローラーは軸受鋼で作られており、耐用年数が長くなります。5回以上。

5.CNCシステム材料節約モード、1ロールあたりの廃棄量は20mm未満です。

6. 生産メモリ機能により、生産オーダーを追跡および確認できます。

duct machine

応用

rectangular ducting vent

角形ダクト生産ラインは通常、空調、換気、HVACなどの分野で使用され、生産効率と製品品質を向上させることができ、また、特殊なサイズや形状に対する顧客の要件を満たすこともできます。
